山东万向铰链横向波纹补偿器（WJH）

万向铰链横向波纹补偿器（WJH）也叫做万向铰链横向波纹膨胀节，是由两个万向型波纹补偿器用中间是接管组合而成，它可以吸收任意方向上的横向位移，铰链轴可以承受内压引起的推力。

万向铰链横向波纹补偿器是利用波纹补偿器的弹性原件伸缩变形来吸收管线、导管或容器由热胀冷缩等原因而产生的尺寸变化的一种补偿装置，属于一种补偿原件，可吸收轴向、横向、角向位移。

本产品设计参数:

设计温度：-20℃-450℃   连接方式：法兰/焊接   执行标准：GB/T12777-2008   材质:SUS304,SUS321,SUS316L,SUS310S

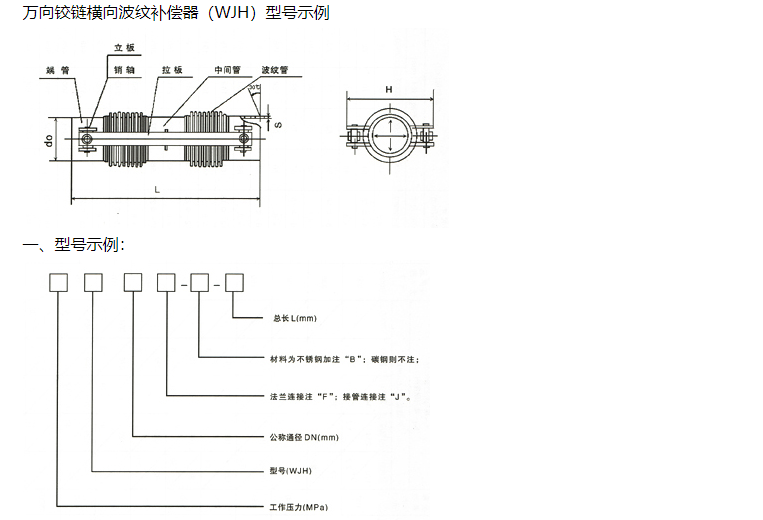

举例：0.6WJH500-JB-2000

表示：工作压力为0.6MPa,工程通径为500mm,不锈钢接管连接，总长为2000mm的万向铰链横向波纹补偿器。

二、使用说明

用于弯曲管段的横向位移

三、万向铰链横向波纹补偿器（WJH）参数

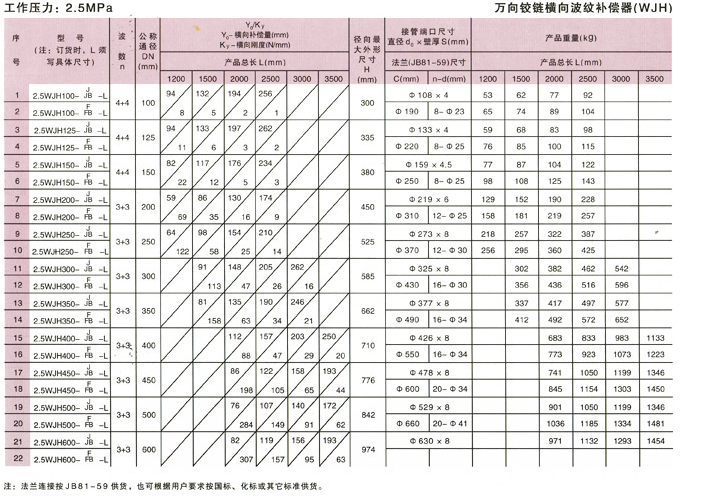

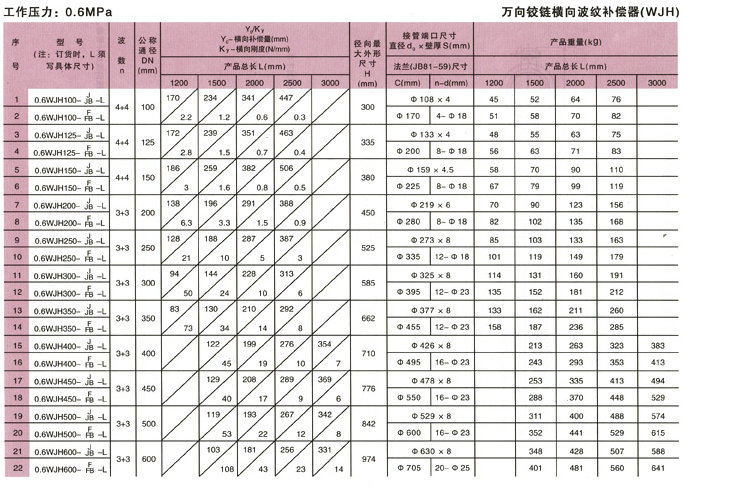

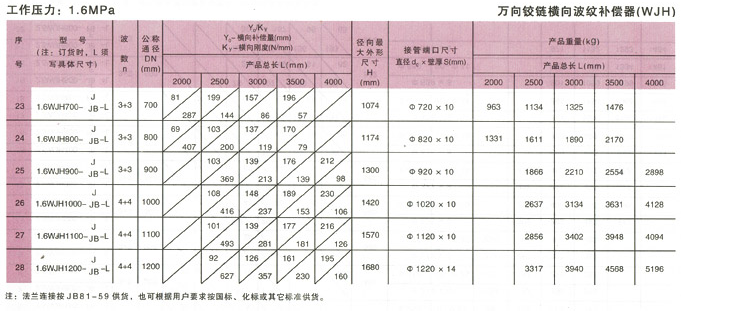

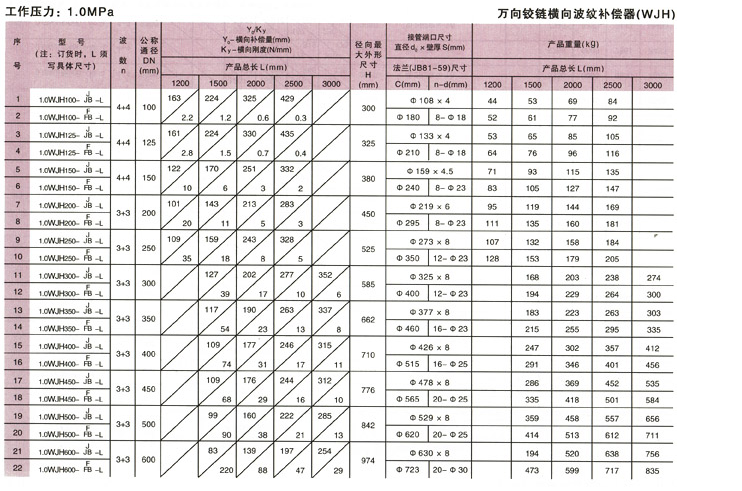

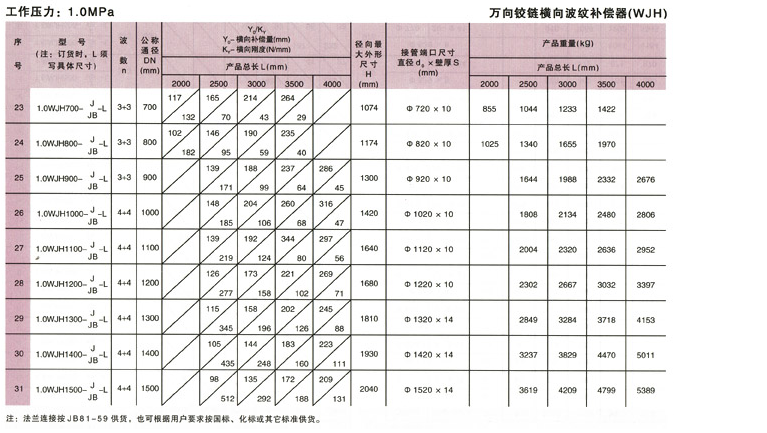

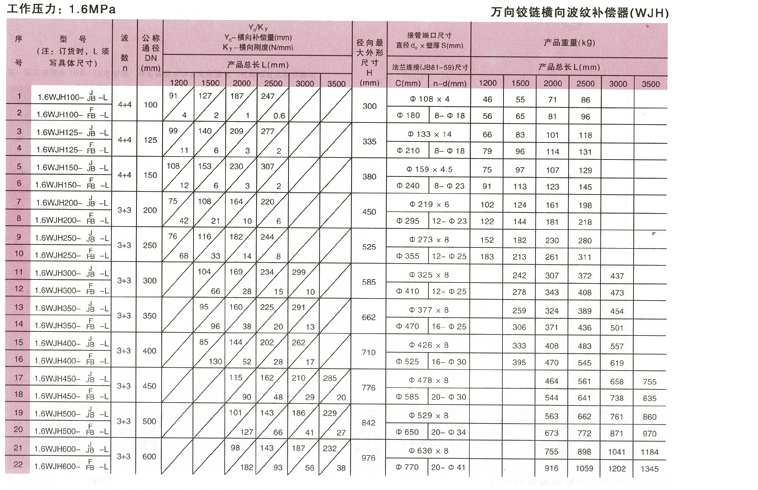

万向铰链横向波纹补偿器（WJH）参数1

万向铰链横向波纹补偿器（WJH）参数2

万向铰链横向波纹补偿器（WJH）参数3

万向铰链横向波纹补偿器（WJH）参数4

万向铰链横向波纹补偿器（WJH）参数5

万向铰链横向波纹补偿器（WJH）参数6

万向铰链横向波纹补偿器（WJH）参数7
