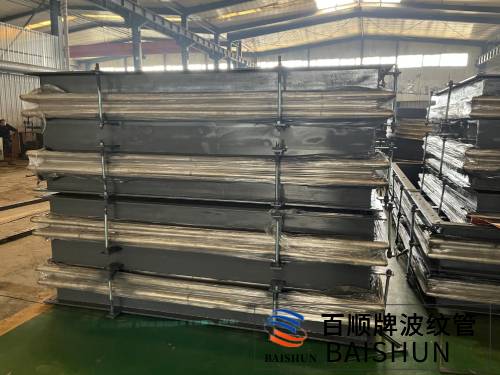

山东烟风管道补偿器

山东烟风管道补偿器

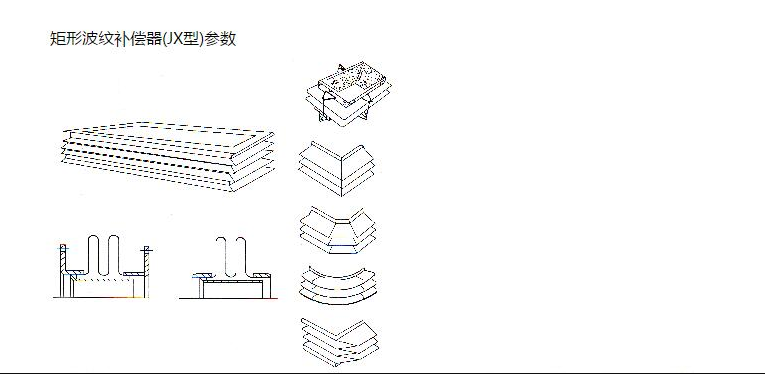

矩形烟风管道波纹补偿器参数表:




烟风管道补偿器是由橡胶和纤维织物复合材料、钢置法兰、套筒、材料组成,主要用于各种风机、风管之间的柔性连接,其功能是减振、降噪、密封、耐介质,便于位移和安装,是环境保护中极为理想的减震、降噪、烟尘的管道件。

对管架设计的要求:

1.安装烟风管道补偿器的管段,在管道的盲端、弯头、变截面处,装有截止阀或减压阀的部门及侧支管线进入主管线入口处,都要设置主固定管架。主固定管架要考虑波纹管静压推力及变形弹性力的作用。推力计算公式如下:Fp=100*P*AFp-烟风管道补偿器轴向压力推(N),A-对应于波纹平均直径的面积(cm2),P-此管段管道压力(MPa)。轴向弹性力的计算公式如下:Fx=f*Kx*XFX-烟风管道补偿器轴向弹性力(N),KX-烟风管道补偿器轴向刚度(N/mm);f-系数,当“预变形”(包括预变形量△X=0)时,f=1/2,否则f=1。管道除上述部位外,可设置中间固定管架。中间固定管架可不考虑压力推力的作用。

2.在管段的两个固定管架之间,仅能设置一个烟风管道补偿器。

3.烟风管道补偿器一端应靠近固定管架,若过长则要按导向架的设置要求设置导向架,其它导向架的间距可按下计算:LGmax-导向间距(m);E-管道材料弹性模量(N/cm2);i-tp管道断面惯性矩(cm4);KX-烟风管道补偿器轴向刚度(N/mm),X0-补偿额定位移量(mm)。当烟风管道补偿器压缩变形时,符号“+”,拉伸变形时,符合为“-”。当管道壁厚按标准壁厚设计时,LGmax可按有关标准选取。

选用技巧

烟风管道补偿器采用矩形截面,圆角波形,管道中单个膨胀节承受二维方向位移。由2个膨胀节组成的肘接管道可承受三维方向位移。矩形圆角金属波纹膨胀节有全高、半高型、按照烟道尺寸,应力应变要求用户可多波节选用。

1.用户根据管系热位移情况选定了合适的烟风管道补偿器以后,至少还得提供管内的流通介质,烟风道的设计压力,运行时的温度,烟风道横截面的外形尺寸(长、宽)所选用的波形(全高216mm、半高108mm)和波数(单个波纹单波数不超过6波),以便进行烟风管道补偿器的结构设计和制造。

2.每波允许膨胀量:全高型△α=±24mm半高型△α=±12mm。

3.挡灰板:对风道或少尘的管道可以不采用,对多尘的烟道应采用档灰板。

4.为减少波纹管的波节数,应考虑冷拉50%。

5.烟风管道补偿器适用于截面面积小于4.6平方米以及烟风道外形尺寸中有一边小于1.5m但大于0.6mm的场合。标准全高型波纹烟风管道补偿器适用于所有的烟风道。
