波纹补偿器的型号有哪些？
波纹补偿器也叫作波纹膨胀节，伸缩节，由构成其工作主体的波纹管、端管、法兰、支架、导管等组成，用于各种管道中，能够补偿管道的热位移、机械变形、吸收管道振动，补偿管道的轴向、横向及角向位移。工作原理是利用波纹管的伸缩变形来吸收管线、导管等由热胀冷缩等原因而产生的尺寸变化。您知道波纹补偿器主要有哪些型号吗？下面来为您介绍一下波纹补偿器的型号。
举例：0.6TNY500x4TF
表示：公称通径为φ500，工作压力为0.6MPa,波数为4个，带导流筒，碳钢法兰连接的内压式波纹补偿器。
内压式波纹补偿器主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向的合成位移，是一种常用的波纹补偿器型号。
二、轴向型外压式波纹补偿器（TWY）
举例：0.6TWY500x8JB
表示：公称通径为500mm,工作压力为0.6MPa,波数为8个，不锈钢接管连接的轴向型外压式波纹补偿器。
轴向型外压式波纹补偿器主要吸收轴向位移，具有补偿量大、保温性能好、残余介质可以排除等优点。
三、轴向型复式波纹补偿器（FS）
举例：0.6FS100x20F
表示：工作压力为0.6MPa,通径DN=100mm，波数为20，法兰连接的复式波纹补偿器。
复式波纹补偿器，可以满足管道的轴向位移，补偿量大，比较经济。
四、轴向型复式拉杆波纹补偿器（FSL）
举例：0.6FSL200x12J
表示：工作压力为0.6MPa,通径为DN=200mm,波数为12，接管连接的复式拉杆波纹补偿器。
复式拉杆波纹补偿器特点是结构简单、补偿量大，一般使用于低疲劳次数，需大补偿量的管线。

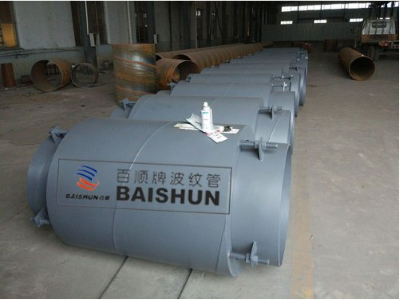

五、直埋式波纹补偿器（ZMS）
举例：1.6ZMS200x6J
表示：工作压力为1.6MPa,工程通径为200mm,波数为6波，接管连接的直埋式波纹补偿器。
直埋式波纹补偿器主要适用于轴向补偿，同时具有抗弯能力，所以不考虑管道下沉的影响，在外壳及导向套筒保护下实现自由伸缩补偿。
六、万向铰链波纹补偿器（WJY）
举例：0.6WJY500x4F
表示：工作压力为0.6MPa，公称通径为500mm,波数为4，碳钢法兰连接的万向铰链波纹补偿器。
万向铰链波纹补偿器可以补偿任意平面内的角位移。
七、直管压力平衡式波纹补偿器（ZYP）
举例：0.6ZYP500x8/16-JB
表示：公称通径为500mm,工作压力为0.6MPa,大波纹管为8个波，小波纹管为16个波，连接形式为不锈钢接管连接的直管压力平衡式波纹补偿器。
直管压力平衡式波纹补偿器，能补偿管系的轴向位移，内压推力自身平衡，适用于不宜设置固定支架的高物位直管线或者大直径管线中。
八、曲管压力平衡式波纹补偿器（QYP）
示例：0.25QYP700x8/4JB
表示：公称通径为φ700mm,工作压力为0.25MPa,波数为8/4，不锈钢接管连接的曲管拉力平衡式波纹补偿器。
曲管压力平衡式波纹补偿器安装在管道的拐弯处或与设备相连的空间管道上，能补偿轴向位移，而不会对管道系统或者其它设备产生内压推力。
九、内外压平衡式波纹补偿器（NP）
举例：1.6NP200x8J
表示：工作压力为1.6MPa,通径DN=200mm,波数为8，接管连接的内外压平衡式波纹补偿器。
内外压平衡式波纹补偿器，能补偿管系的轴向位移，内压推力自身平衡，可用于不宜设置固定支架的高物位置管线中。
波纹补偿器的选型要结合介质的温度、压力、口径、补偿量来具体的设计，根据介质有无腐蚀性来选择波纹管的材质，结合外部使用条件要求来选择合适的型号。
