矩形非金属补偿器的详细介绍

2022-07-29 09:10:14

非金属补偿器从外形上来划分的话可以分为圆形非金属补偿器、矩形非金属补偿器、天圆地方非金属补偿器。矩形非金属补偿器属于非金属补偿器的一种,下面就由伟业小编来从结构组成、使用特点、订购参数、安装使用要求等方面来为您详细介绍一下矩形非金属补偿器。

一、矩形非金属补偿器结构组成

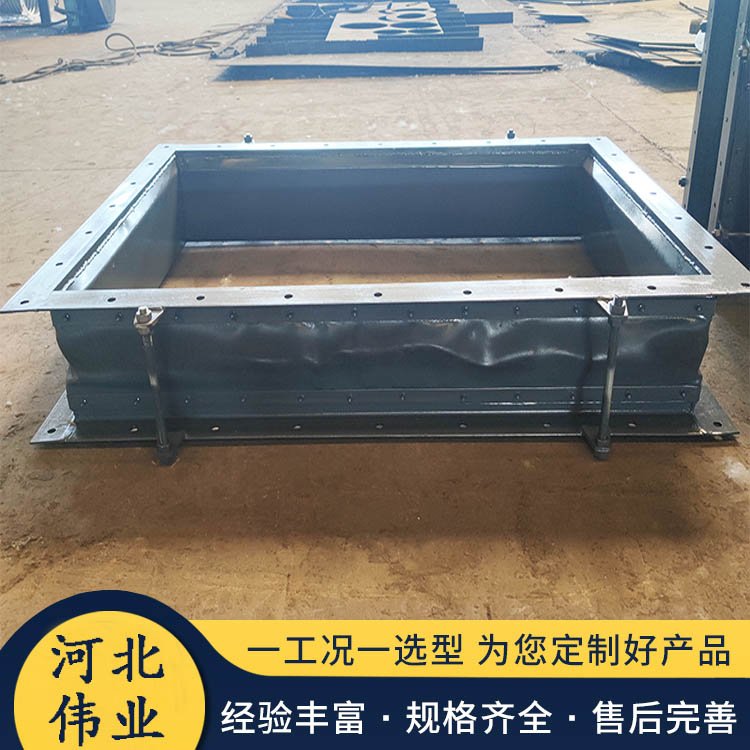

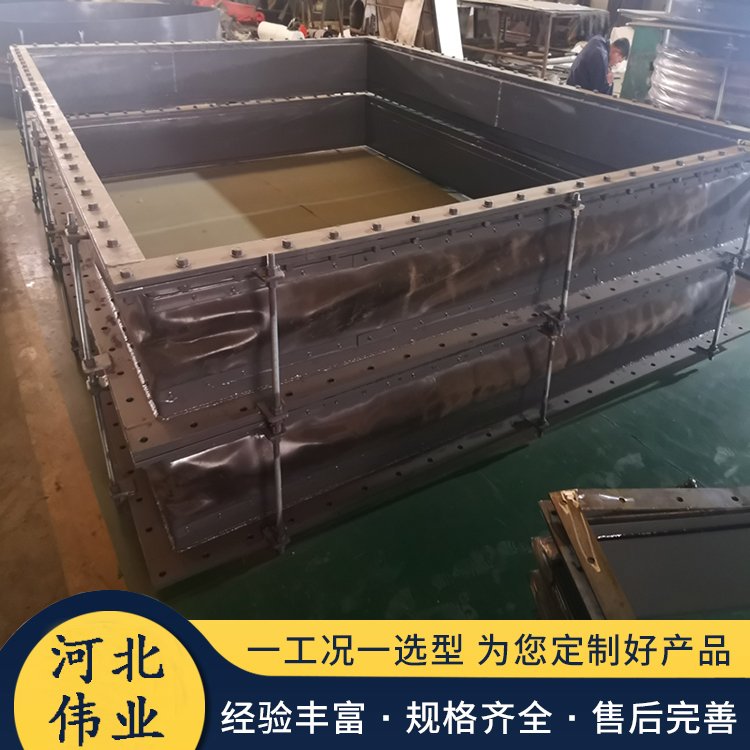

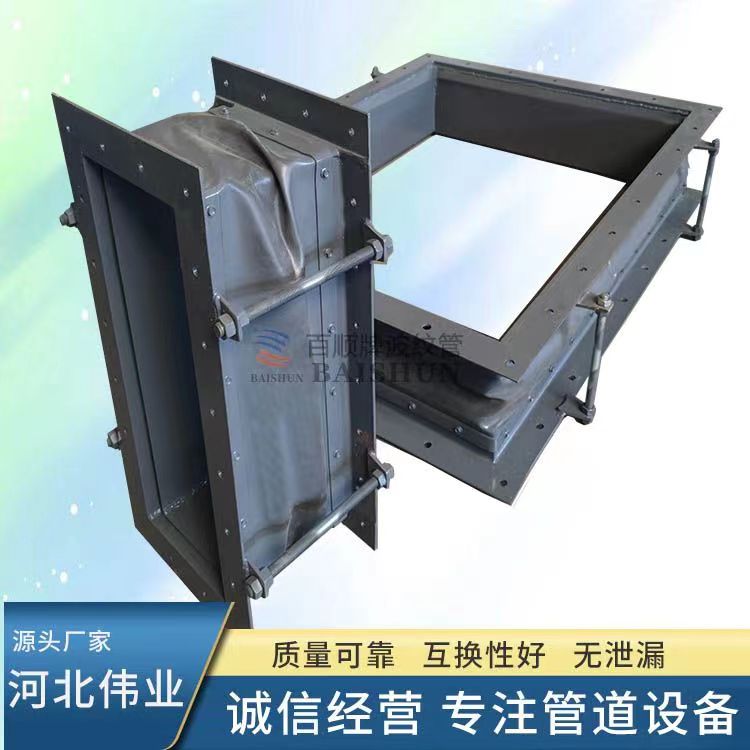

矩形非金属补偿器又叫矩形非金属膨胀节,是由非金属圈带、金属框架、导流筒、隔热材料等组成的,其中非金属蒙皮是主要的工作原件,蒙皮的材质主要是由硅橡胶布、氟橡胶布、聚四氟乙烯薄膜、无碱玻璃纤维等根据介质的特性复合而成。金属框架是矩形非金属补偿器的骨架,保证补偿器有足够的强度,导流筒可以起到导向和保护非金属圈带的作用。

二、矩形非金属补偿器作用及应用范围

矩形非金属补偿器主要用来吸收管道的热位移以及减振降噪。主要适用于锅炉厂、水泥厂、钢铁厂、熔炼炉、空调送风系统、电厂烟风道、风机进出口等需要安装补偿器的地方。

三、使用特点

1、适用介质:热空气、烟气及含尘气体

2、制造标准:JB/T12235-2015

3、优点:补偿器大,同等高度下,补偿量大于金属补偿器,矩形非金属补偿器可以补偿多方向位移,性能优于只能单式补偿的金属补偿器,由于工作主体为非金属材料,本身具有吸声、隔振动传递的功能,能有效的减少锅炉、风机等系统的噪声和振动,简化支座设计、节省工程造价,而且矩形非金属补偿器可以满足管道的耐高温、耐腐蚀的要求,结构简单,安装维修方便,金属框架没有损坏的情况下,可以只换蒙皮部分。

四、安装使用要求

1、在安装矩形非金属补偿器的时候,要根据设计部门提供的规格型号进行安装,确认补偿器是否符合设计要求。

2、在安装过程中要注意电焊火花以及坚硬物体不能损伤织物蒙皮。

3、在安装补偿器的时候要确保内套筒标注方向与管道介质流通方向一致。

4、矩形非金属补偿器内设运输固定拉杆,安装完毕后,将标有黄色拉杆或固定拉杆拆除,保证补偿器能正常工作。

五、订购参数

1、矩形管道的长和宽(AxB)

2、使用场合

3、管道内流通的介质及其温度、压力

4、连接方式(1.焊接  2.法兰连接,如不需要反法兰,需要提供法兰图)

5、补偿量或者长度要求

矩形非金属补偿器属于加工定制产品,您在订购补偿器的时候需要提供详细的参数,如介质、温度、连接方式、补偿量或者长度要求以及外部使用环境要求,我们会有专业的技术人员根据参数合理设置补偿器的配置,我公司生产的矩形非金属补偿器实行三包,在使用过程中有任何问题,我们将有专业技术人员为您解答。
