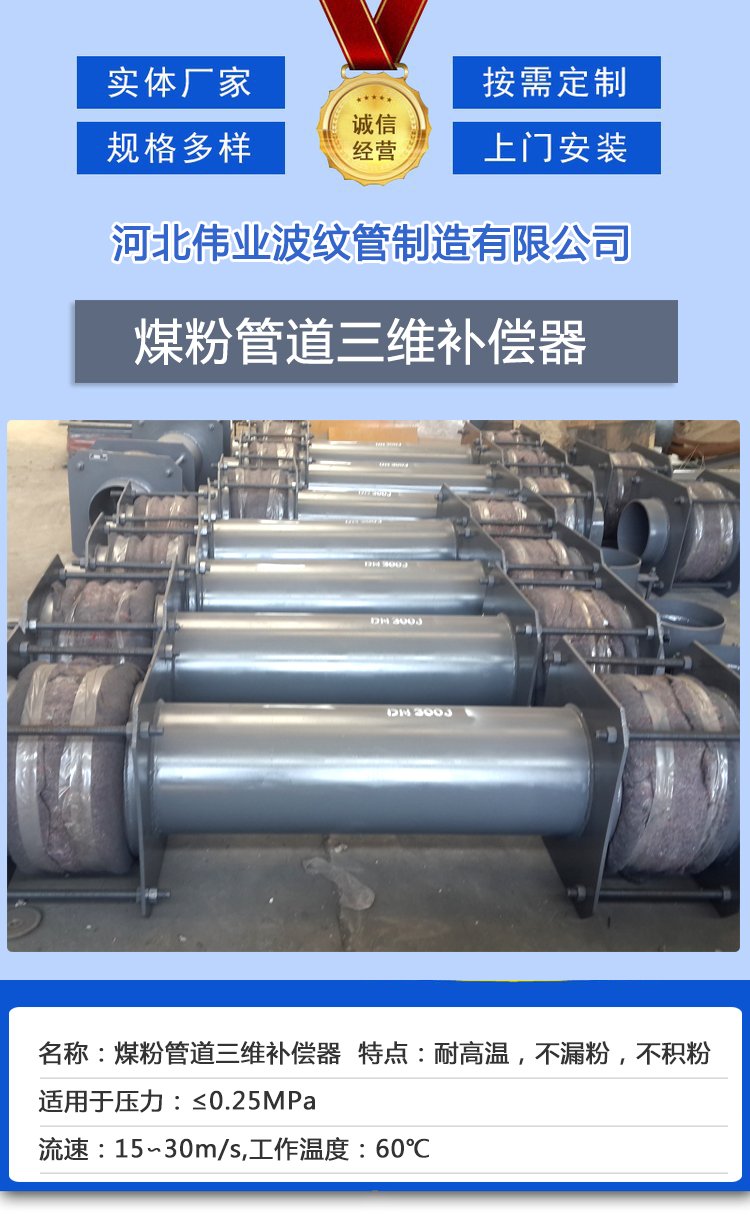

煤粉管道三维波纹补偿器的使用特点介绍

煤粉管道三维波纹补偿器也叫做煤粉管道波纹补偿器，或者简称补偿器、伸缩节、膨胀节，是专门为煤粉管道设计的一种补偿器， 适用于煤粉、热风气固两相流体。可以满足任意方向位移，并且、不漏粉，既满足了介质的要求，又解决了煤粉泄露的问题。

一、型号示例

举例：MSW450x8J/200-L

表示：煤粉三维波纹补偿器，公称通径为450mm,波数为8波，补偿量为200mm的波纹补偿器，L为产品长度。

二、适用范围

适用于压力≤0.25MPa带其它固体粉尘、颗粒的气固两相流体的热位移要求的管道系统。

三、性能特点

煤粉管道三维波纹补偿器从根本上解决了煤粉高速摩擦对于管道补偿器的破坏，，不漏粉，不积粉，位移刚度小，能够吸收管道任意方向的位移，挠性好锅炉及管系膨胀自如，安装维修方便、吊架简单、使用寿命长、综合投资省。广泛应用于100-600MW发电机组，从根本上解决了煤粉泄露的问题，了机组的正常稳定运行。

四、材质波纹管采用1Cr18Ni9Ti制造，接管由低碳合金钢制造，具有良好的焊接及能。

五、煤粉管道三维波纹补偿器设计与应用的特点

a.刚度较小，挠性好，减少了管系的冷热态应力和对设备的附加推力与力矩。

b.安装方便，安装时直接与煤粉管道对焊，安装调整工作量小，安装后五密封泄露的顾虑。

c.使用中稳定，在使用寿命周期中没有运行维护工作，方便了用户。

d.结构紧凑，可以同时吸收轴向位移和任意方向的横向位移，使管系布置和支吊设计简化。

六、三维波纹补偿器在煤粉管道中的应用

由于季节性替换，煤气管道将经历热膨胀和收缩，并且传输介质高于常温，并且长度有变化，当温度过高或管道过长时，上述因素可能导致管道破坏超出其自身的应力，甚至损坏连接的设备和支架。为了减少管道的热应力，通常在煤气管道安装管道补偿器，煤粉管道三维波纹补偿器适用于煤粉、热风气固两相流体，具有，不漏粉，不积粉位移刚度小的特点，能吸收管系的轴向位移和任意方向的横向位移，使用寿命长是一款专门为煤粉管道研制的波纹补偿器。
