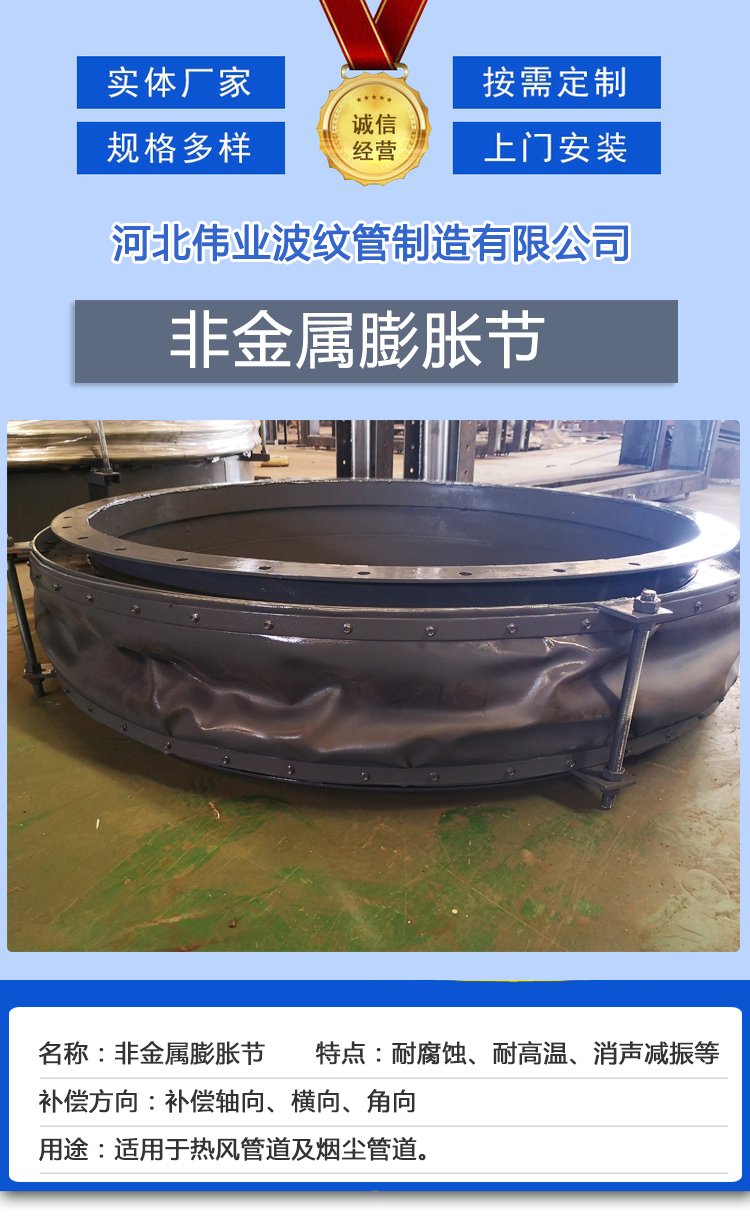

高温非金属膨胀节

高温非金属膨胀节也叫做高温非金属补偿器,是由非金属圈带、隔热材料、金属框架等组成,其中非金属圈带是由硅橡胶布、氟橡胶布、无碱玻璃纤维、钢丝网等非金属材料复合而成的,具体的蒙皮厚度和材质要根据介质的特性及使用情况来选择。

高温非金属膨胀节性能参数:

规格口径:非金属膨胀节属于加工定制产品,规格口径可以加工定做,可以定制大口径高温非金属膨胀节。

适用介质:热风、烟气或者含尘气体

适用温度:常规温度80℃-300℃,高温非金属膨胀节耐温到600℃

材质:我公司生产的非金属膨胀节蒙皮材质通常由双层硅橡胶布或者氟橡胶布、双层玻璃纤维、双层钢丝网构成,具体的蒙皮材质要根据介质以及使用情况来选择,金属框架材质一般为碳钢,与管道材质通常保持一致。

连接方式:法兰连接(如不需要反法兰需要提供法兰图,厂家按图加工生产)、焊接

高温非金属膨胀节各组成部分介绍

1、金属框架

金属框架相当于非金属膨胀节的骨骼,是非金属膨胀节的重要组成部分,保证非金属膨胀节有足够的刚度和支撑,是非金属膨胀节与管道相连的载体,金属框架的材质一般和管道材质保持一致或优于管道材质,高温非金属膨胀节为了满足介质的温度要求采用增径结构,温度过高时管道里面需要大浇筑料,浇注料一般由现场施工负责浇筑。

2、非金属圈带

非金属圈带是非金属膨胀节的工作主体,也是主要的弹性原件,非金属圈带一般由涂覆硅橡胶布或者氟橡胶布、无碱玻璃纤维布、钢丝网、聚四氟乙烯薄膜等符合而成,具体的蒙皮层数以及材质要根据介质的特性以及使用情况来决定。

3、隔温材料

隔热材料可以降低非金属补偿器内的热传递效应,还可以起到防尘的作用。当工作温度超过圈带材料的许用温度时,应在导流筒与圈带之间填充与工作介质温度相适应的隔热材料,隔热材料应与导流筒地固定,隔热材料的厚度应按工作介质、工作温度及导热系数适当选取。

高温非金属膨胀节的特点:

1、良好的耐高温、耐腐蚀性:高温非金属膨胀节的结构设计满足了管道对于温度的要求,而且选用的氟橡胶布具有良好的耐腐蚀性,在脱硫脱硝管道中,由于烟气含有氯离子具有腐蚀性,一般选用氟橡胶复合材料。

2、可以补偿多方位移,性能优于只能单式补偿的金属补偿器,补偿量大,相同高度下,补偿量大于金属补偿器。

3、消声减震,由于非金属膨胀节的工作主体为纤维织物,保温棉具有吸声、隔震动传递的功能,能有效的减少锅炉、风机等系统的噪声和震动。

4、可以很好的消除管道的安装误差,简化设计,节省工程造价,结构简单,安装维修方便。
