波纹补偿器什么时候进行打压呢？

波纹补偿器应该安装固定支架后才可进行打压-----波纹补偿器安装的程序、步骤、方法如下：

（1）先丈量已准备好的波纹管补偿器的全长（含连接法兰），在管道上为补偿器安装画出定位中线，按补偿器长度画出补偿器的边线（至连接法兰的边缘）。

（2）依线切割管道，当法兰连接时要考虑法兰及垫片所占长度。

（3）连接焊接接口的补偿器：用临时支吊架将补偿器支吊起进行对口，补偿器两边的接口要同时对好，同时进行点焊，检查补偿器位置合适后，顺序进行焊接。

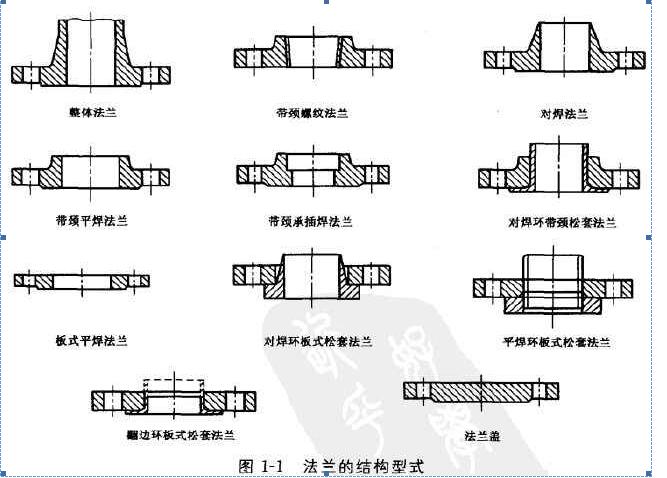

（4）连接法兰接口的补偿器：先将两个法兰垫片临时安装在补偿器上，用临时支、吊架将补偿器支吊起来，进行对口，同时进行点焊，检查补偿器位置合适后，卸开法兰螺栓，卸下补偿器，对两个法兰进行焊接，焊好后清理焊渣，检查焊接质量，合格后再对内外焊口进行处理，将补偿器抬起进行法兰的正式安装。如果不是采用上述安装方法，补偿器随热力管道一起进行试压，在试压前，应先将补偿器予以固定后，方可随管道进行压力试验。

是利用射线穿透物体来发现物体内部缺陷的探伤方法。

射线能使胶片感光或激发某些材料发出荧光。射线在穿透物体过程中按的规律衰减，利用衰减程度与射线感光或激发荧光的关系可检查物体内部的缺陷。

射线探伤分为X射线探伤、γ射线探伤、射线探伤和中子射线探伤

射线探伤（x、γ）方法（RT）

工业上常见的无损检测的方法之一。指使用电磁波对金属工件进行检测，同X线透视类似。射线穿过材料到达底片，会使底片均匀感光；如果遇到裂缝、洞孔以及气泡和夹渣等缺陷，将会在底片上显示出暗影区来。这种方法能检测出缺陷的大小和形状，还能测定材料的厚度。

x射线是由x射线管加高压电激发而成，可以通过所加电压，电流来调节x射线的强度。

γ射线是由放射性元素激发，强度不能调节，只随时间成指数倍减小。

利用 X射线或γ射线在穿透被检物各部分时强度衰减的不同，检测被检物中缺陷的一种无损检测方法。

原理：被测物体各部分的厚度或密度因缺陷的存在而有所不同。当X射线或γ射线在穿透被检物时,射线被吸收的程度也将不同。若射线的原始强度为I0,通过线吸收系数为μ的材料至距离l后，强度因被吸收而衰减为I，其关系为（见图一）。若将受到不同程度吸收的射线投射在X射线胶片上,经显影后可显示物体

厚度变化和内部缺陷情况的照片（X射线底片）。这种方法称为X射线照相法（见图）。如用荧光屏代替胶片直接观察被检物体，称为透视法。如用光敏元件逐点测定透过后的射线强度而加以记录或显示，则称为仪器测定法。 射线探伤

X 射线是在高真空状态下用高速电子冲击阳极靶而产生的。γ射线是放射性同位素在原子蜕变过程中放射出来的。两者都是具有高穿透力、波长很短的电磁波。不同厚度的物体需要用不同能量的射线来穿透，因此要分别采用不同的射线源。例如由X射线管发出的X射线（当电子的加速电压为400千伏时），放射性同位素60Co所产生的γ射线和由 20兆电子伏直线加速器所产生的X射线，能穿透的钢材厚度分别约为90毫米、230毫米和600毫米。

射线照相法能较直观地显示工件内部缺陷的大小和形状,因而易于判定缺陷的性质,射线底片可作为检验的原始记录供多方研究并作长期保存。但这种方法耗用的X射线胶片等器材费用较高，检验速度较慢，只宜探查气孔、夹渣、缩孔、疏松等体积性缺陷，能定性但不能定量，且不适合用于有空腔的结构，对角焊、T型接头的检验敏感度低，不易发现间隙很小的裂纹和未熔合等缺陷以及锻件和管、棒等型材的内部分层性缺陷。此外，射线对人体，需要采取适当的防护措施。
