金属膨胀节的工作原理

2022-09-15 10:08:44

金属膨胀节顾名思义就是由金属制成的膨胀节,从名称上就可以看出膨胀节的材质,金属膨胀节也叫作波纹膨胀节或者波纹补偿器,工作原理是利用弹性原件波纹管的有效伸缩变形来吸收管系、导管或者容器等由温度变化而引起的尺寸变化,具有补偿器轴向、横向及角向位移的作用,同时具有吸声减振的作用,广泛应用于航天、发电、钢铁、水泥、建筑等行业的各类管道和设备上。

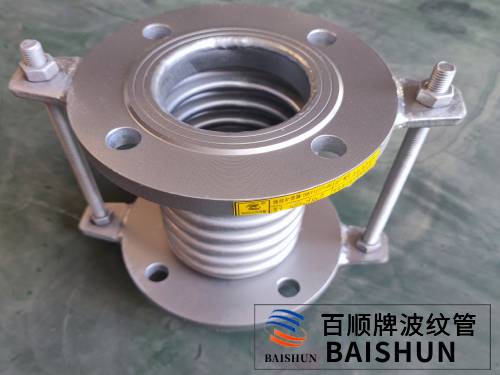

金属膨胀节就是我们通常所说的波纹膨胀节,是由工作主体波纹管、端接管、法兰、内衬筒、拉杆等组成的,可以补偿管道的热膨胀,具有使用寿命长、结构紧凑、稳定可靠、耐腐蚀、无泄漏等优点,广泛应用于各类管道,例如热水、蒸汽、导热油、热空气等,相比于非金属膨胀节,使用的范围广,承压性能好,无泄漏。

工作原理:

在管道补偿设计中,相对经济的方法就是自然补偿,自然补偿是利用管道自然弯曲形状的灵活性来补偿热位移,当位置不允许或者自然补偿不能达到补偿要求时,通常应考虑设置波纹膨胀节,当管道输送介质或管道环境发生温度变化时,温度变化引起的热膨胀和冷收缩是不可避免的,如果尺寸变化没有得到一定的补偿,管壁将产生高应力,并通过管道传输到固定的管架或设备,温度应力大于管道可承受的应力范围,应考虑设置波纹膨胀节,波纹管是一种外表面呈波纹状的薄壁管件,由不锈钢制成,轴向弹性高,不锈钢波纹管是管道膨胀节的的主要弹性原件,依靠波纹管的伸缩来补偿管道的轴向、横向和角向位移,主要作用是吸收管道的热变形、吸收设备振动,减少设备振动对管道的影响。

波纹膨胀节的安装和使用要求:

1.金属膨胀节在安装前应先检查其型号、规格及管道配置情况,是否符合设计要求。

2.对带内衬筒的膨胀节应注意内衬筒的方向与介质流动方向一致。

3.严禁用波纹膨胀节变形的方法来调整管道的安装误差,以免影响膨胀节的正常功能,减低使用寿命。

4.安装过程中,不允许焊渣飞溅到波壳表面,不允许波壳受到其它机械损伤。

5.膨胀节所有活动原件不得被外部构件卡死或限制其活动范围,应保证各活动部位的正常动作。

6.水压试验结束后应尽快排尽波壳内的积水,并迅速将波壳内表面吹干。

7.与膨胀节波纹管接触的保温材料应不含氯离子。

我公司生产的百顺牌波纹补偿器采用液压成型技术,具有尺寸准确,表面整洁无创伤的特点,产品结构紧凑、稳定可靠、互换性能好、便于安装、使用寿命长,广泛应用于各类管道上。
