非金属补偿器的结构组成以及安装注意事项

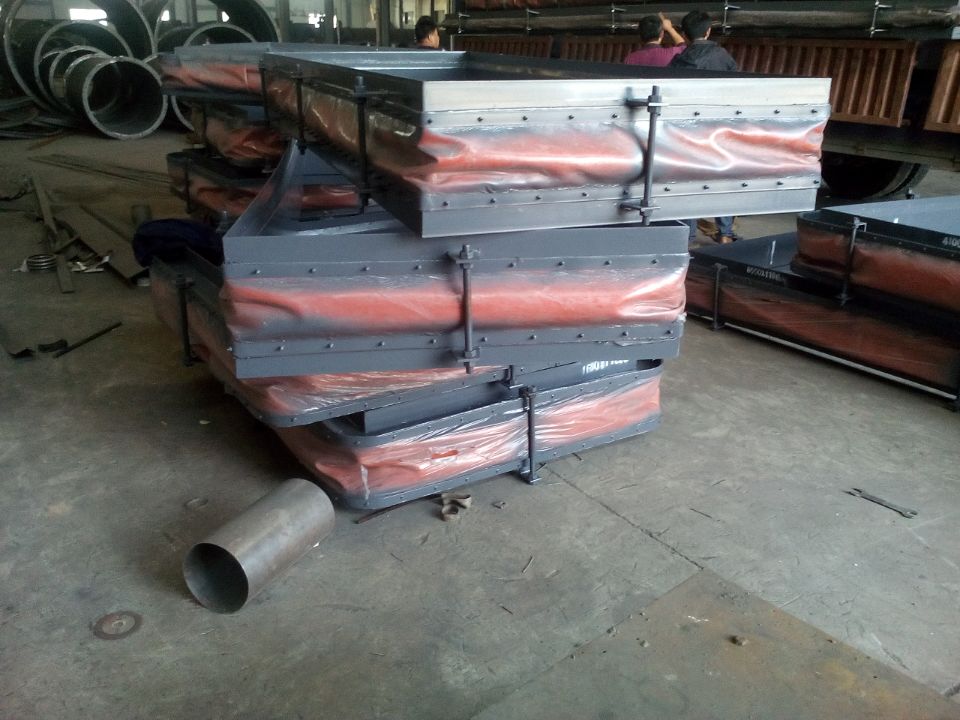

非金属补偿器也称非金属膨胀节，构成其工作主体的弹性原件是非金属材质，通常是纤维织物，所以又称织物补偿器，特别适用于热风管道及烟尘管道，能补偿风机风管运行的震动及管道变形。其中大口径非金属补偿器和高温非金属膨胀节应用越来越广泛：

1）大口径非金属补偿器包括金属框架以及圈带，框架和圈带连接的两侧均设有向外的凸缘，圈带的两端通过压紧装置分别连接在凸缘上；左面框架内设有阶梯状的导流筒，其大端连接在左框架上，小端置于左、右框架之间；右框架内设有一个内衬筒，其一端连接在右框架端部，另一端置于左、右框架之间；导流筒小端的直径小于所述内衬筒的直径，并使其部伸入到该内衬筒内。该非金属补偿器按客户需要定制，结构简单，使用方便，可在不增加外形尺寸的前提下，足够的径向位移量。同时，非金属补偿器在使用中的自然向下偏移，恰好可以封堵缝隙，防止灰尘的进入，延长设备的使用寿命。

2）非金属补偿器包括法兰、鼓形蒙皮，法兰固定连接在鼓形蒙皮的两端，构成补偿结构；非金属补偿器蒙皮部分通常由织物材料复合而成，可包含单层或双层钢丝网，硅橡胶布或者氟橡胶布，聚四氟乙烯薄膜，玻璃纤维布等，可根据现场使用工况定制，因此客户在定制非金属补偿器时要落实好现场使用条件，选到适合工况的产品，增加产品的使用寿命。高温非金属补偿器左框架右侧以及右框架左侧焊有环板，增大了鼓型蒙皮内部空间，通过填充隔热材料达到耐温的需求，常用的填充材料硅酸铝纤维棉，注意隔热材料应压实。

非金属补偿器安装也应注意以下几点：

1.非金属补偿器安装应按风机设备技术文件的规定执行；

2.风机与非金属补偿器连接时，非金属补偿器不应承受外力和拉力。

3.非金属补偿器连接后，应松下非金属补偿器内侧螺母，拉杆不得拆除，另外非金属织物蒙皮要留有拉伸余量，余量应符合要求，防止非金属补偿器受到外力拉伸，造成损坏。

4.需要焊接的非金属补偿器在安装过程中，不允许焊渣飞溅到非金属织物蒙皮部位表面，防止非金属补偿器伸缩部位受到损伤。
