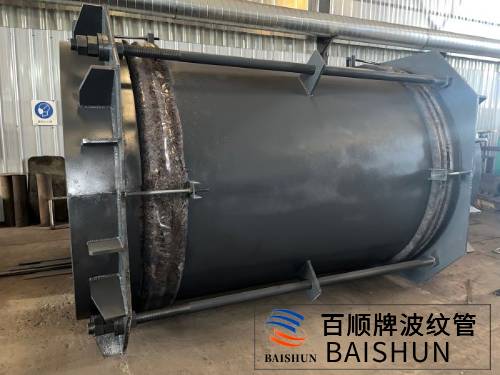

大拉杆横向波纹补偿器

大拉杆横向波纹补偿器

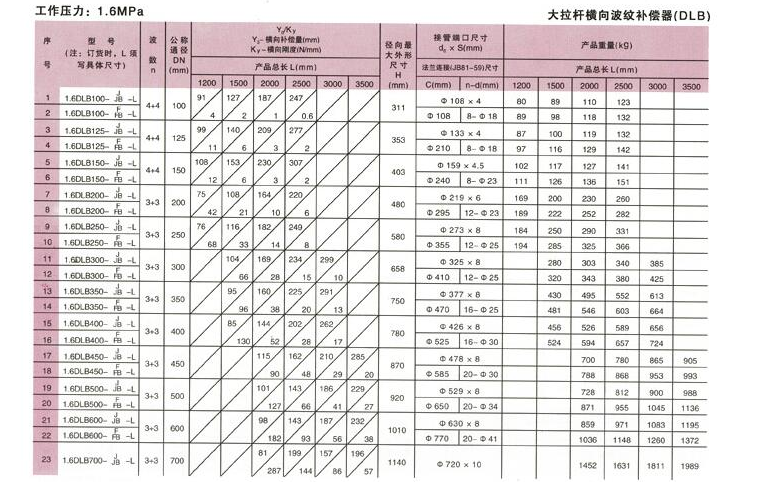

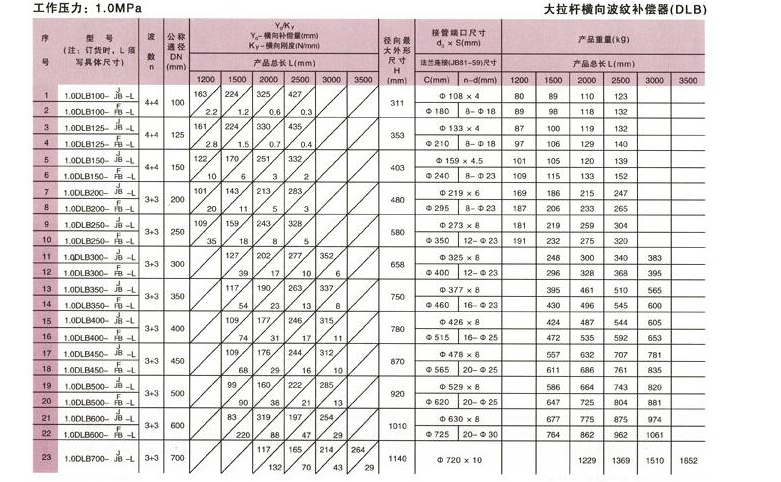

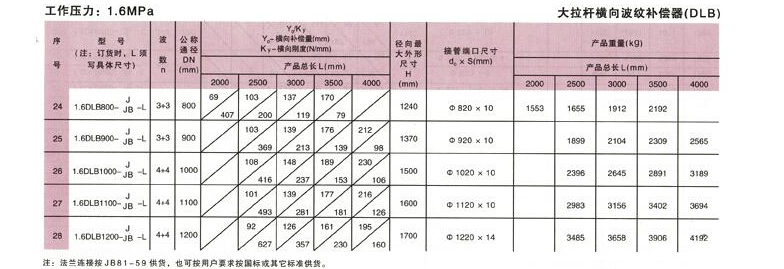

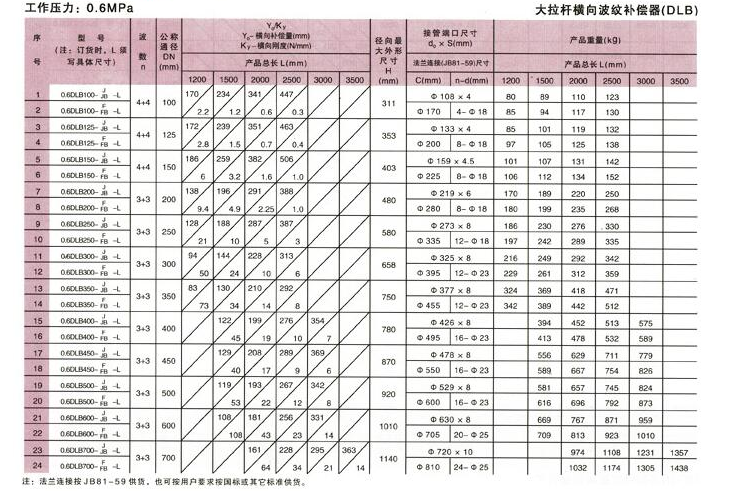

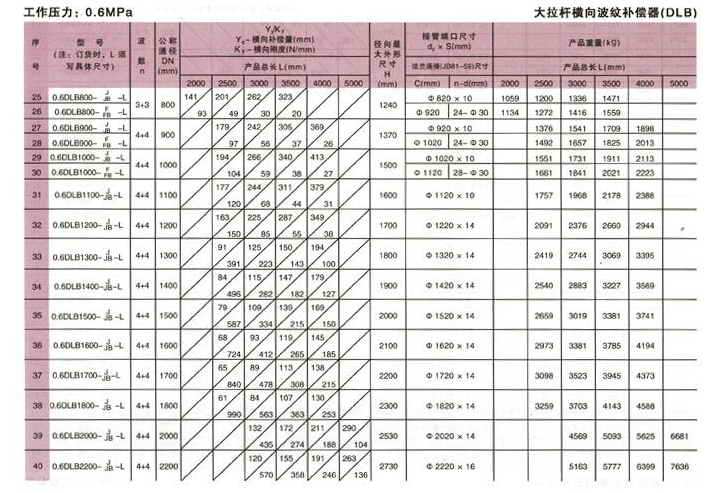

大拉杆横向波纹补偿器(DLB)参数:








大拉杆横向型补偿器采用一次液压成型和机械成型技术,并辅助以计算机优化设计、制造,具有尺寸准确、表面整洁无创伤、产品结构紧凑、补偿量大、无泄漏、耐腐蚀、寿命长,便于安装、产品质量可靠等优点。同时也可根据用户工作环境、条件以及疲劳破坏次数,为用户研制其它类型和用途的波纹补偿器。该产品广泛应用于钢铁、石油、化工、冶金、电力、 给排水 、建筑等行业。

安装工作

1.补偿器到货后,需对以下内容进行开箱检查:

文档资料:需检查补偿器标牌、合格证上所列型号、规格及技术参数是否一致,其它所需的附属技术文件是否齐全。

外观检查:补偿器无明显的划伤或尖压痕;补偿器内部(波谷)应无异物;连接端口应完好,如法兰联接密封面应无贯穿伤痕,涂层无起皮、龟裂、剥落,大拉杆、运输拉杆及紧固件应完整。

2.补偿器吊装及运输注意事项:

吊装时应使用专用的吊装工夹具或起重吊耳,严禁使用运输拉杆作为承力部件。无起重吊耳的小口径补偿器,因其重量轻,可用绳索捆在接管上。

运输、储存过程中要防止日晒雨淋、水浸泡、有害气体腐蚀。

运输、储存过程中要防止跌落、碰撞,不要与其它物品堆放在一起,以免碰伤损坏波纹管。

运输过程中要捆绑牢固,防止窜动及滚动。

使用说明

大拉杆横向波纹补偿器对支座作用力的计算:

横向弹力: Fy=Ky·Y

弯矩:M=Fy·L

式 中: Ky-横向刚度 N/mm

Y-横向实际位移(变形量)mm

L-管架到补偿器中点的距离  m。
