直埋式波纹补偿器（ZMS型）

直埋式波纹补偿器又叫直埋式波纹膨胀节，主要适用于轴向补偿，同时具有抗弯能力，所以不考虑管道下沉的影响，直埋式波纹补偿器外壳及导向套筒保护下实现自由伸缩补偿，其它性能跟普通波纹补偿器相同。直埋式波纹补偿器具有补偿量大，使用寿命长的特点。

直埋式波纹补偿器型号示例：

举例：1.6ZMS200x6J

表示：工作压力为1.6MPa,工程通径为200mm,波数为6波，接管连接的直埋式波纹补偿器。

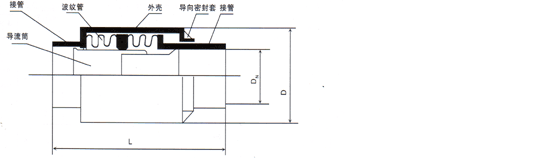

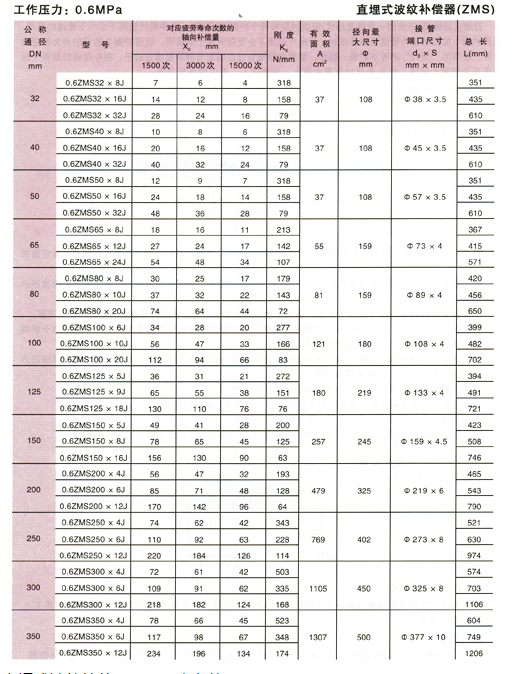

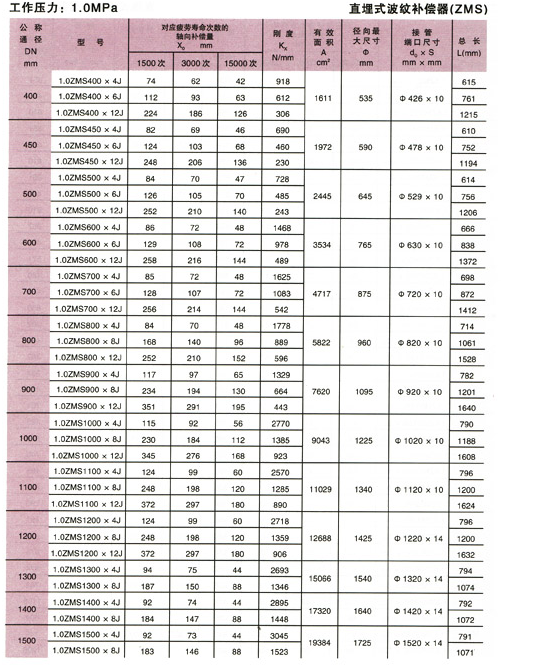

直埋式波纹补偿器（ZMS型）参数表：

直埋式波纹补偿器（ZMS型）参数1

直埋式波纹补偿器（ZMS型）参数2

直埋式波纹补偿器（ZMS型）参数3

直埋式波纹补偿器（ZMS型）参数4

直埋式波纹补偿器（ZMS型）参数5

直埋式波纹补偿器（ZMS型）参数6

直埋式波纹补偿器的安装注意事项：

1、根据直埋式波纹补偿器的补偿量设定两个固定支架的距离，补偿量一般不大于管径。

2、试压过程中以直埋式波纹补偿器不得出现拉伸现象。

3、为使直埋式波纹补偿器起到补偿作用，补偿器两端设固定支架，防止管道受内压推力影响外移拉伸。

4、直埋式波纹补偿器的一端（指单向补偿的直埋式补偿器死端）要靠近一端的固定支架，用补偿器的活头补偿管道。

直埋式波纹补偿器主要用于直埋管道的轴向补偿，具有抗弯能力。直埋式波纹补偿器主要适用于轴向补偿，同时具有抗弯能力，所以不考虑管道下沉的影响，直埋式波纹补偿外壳及导向套筒保护下实现自由伸缩补偿，其它性能跟普通波纹补偿器相同。

直埋式波纹补偿器管道安装长度计算：有补偿直埋的管道应在二处高固定点，一是在直管段的端部，二是在管道的分支处。长的无分支的直线管道两补偿器之间可以不设固定点，靠管道自然形成的“驻点”即可发挥固定点的作用。驻点是两补偿器之间管道的那个不动点，在管径相同，埋深一致时，驻点与两补偿器间的距离相等。褡补偿器（包括转角处自然补偿器）至固定点之间的距离不得超过管道的安装长度Lmax，管道安装长度的定义是固定点至自由端（补偿器）的长度，在此长度下产生的摩擦力不得超过管道许用应力下相应的弹性力。直埋式波纹补偿器主要用于直埋管道的轴向补偿，具有抗弯能力。在选用标准补偿器时，要注意其使用说明，对于吸收侧向位移或角位移的导流筒与管壁间的间隙是按额定补偿量的50%设计的，这样可增大导流筒的内径，减少压力损失。对于补偿量大的补偿器，预变形后所减少的推力也越大，因此，进行预变形。对于补偿量小的该设备，一般不进行预变形。用于吸收振动的补偿器，不要进行预变形。轴向补偿器的预变形比较简单，可利用拉杆进行预变形，用于补偿热膨胀的进行预拉伸，用于补偿冷收缩的则进行预压缩。吸收侧向位移或角位移的补偿器预变形要在配管中进行。一般预变形量为补偿量的50%，使冷态时和操作时的推力基本相同。
