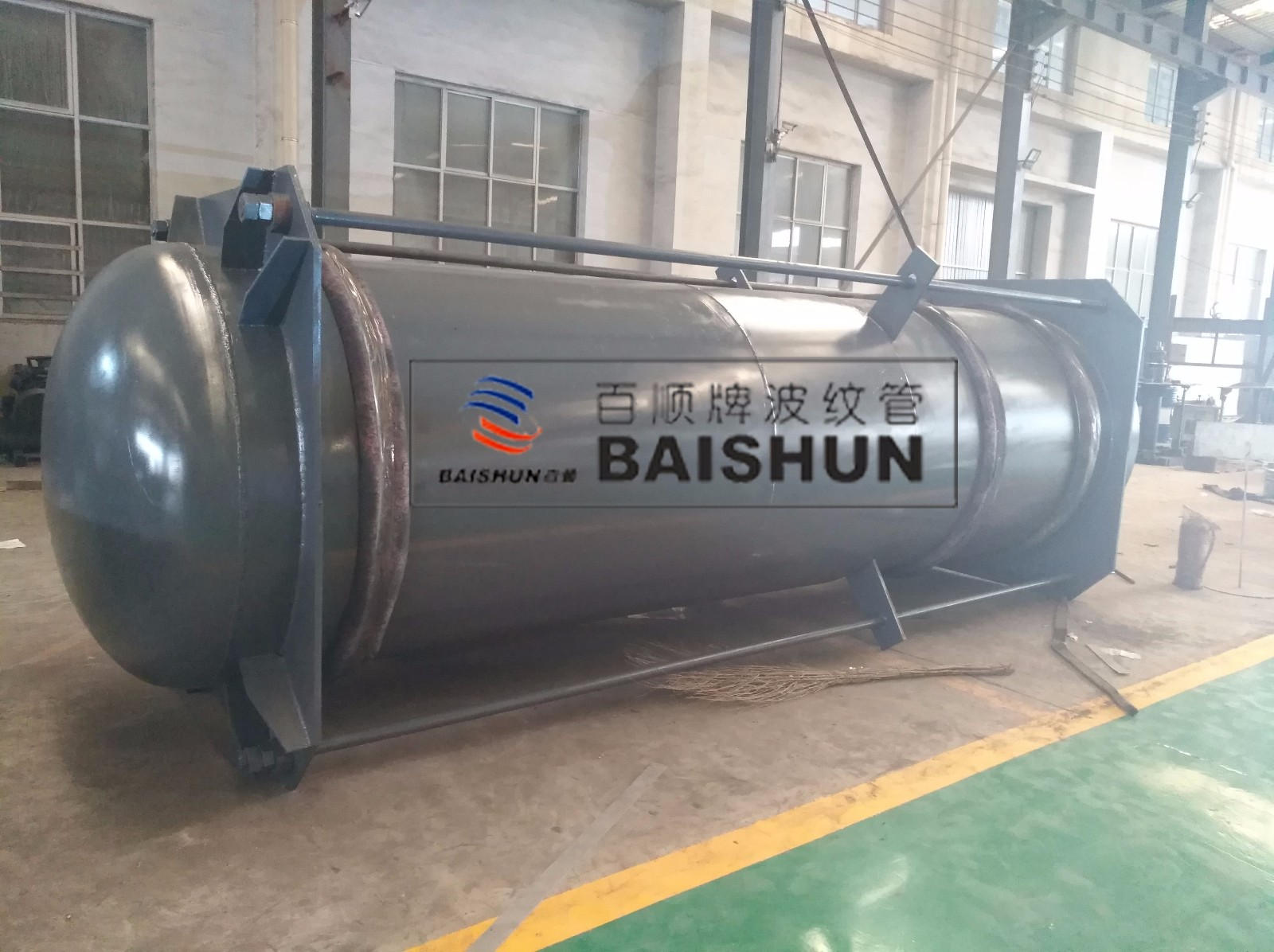

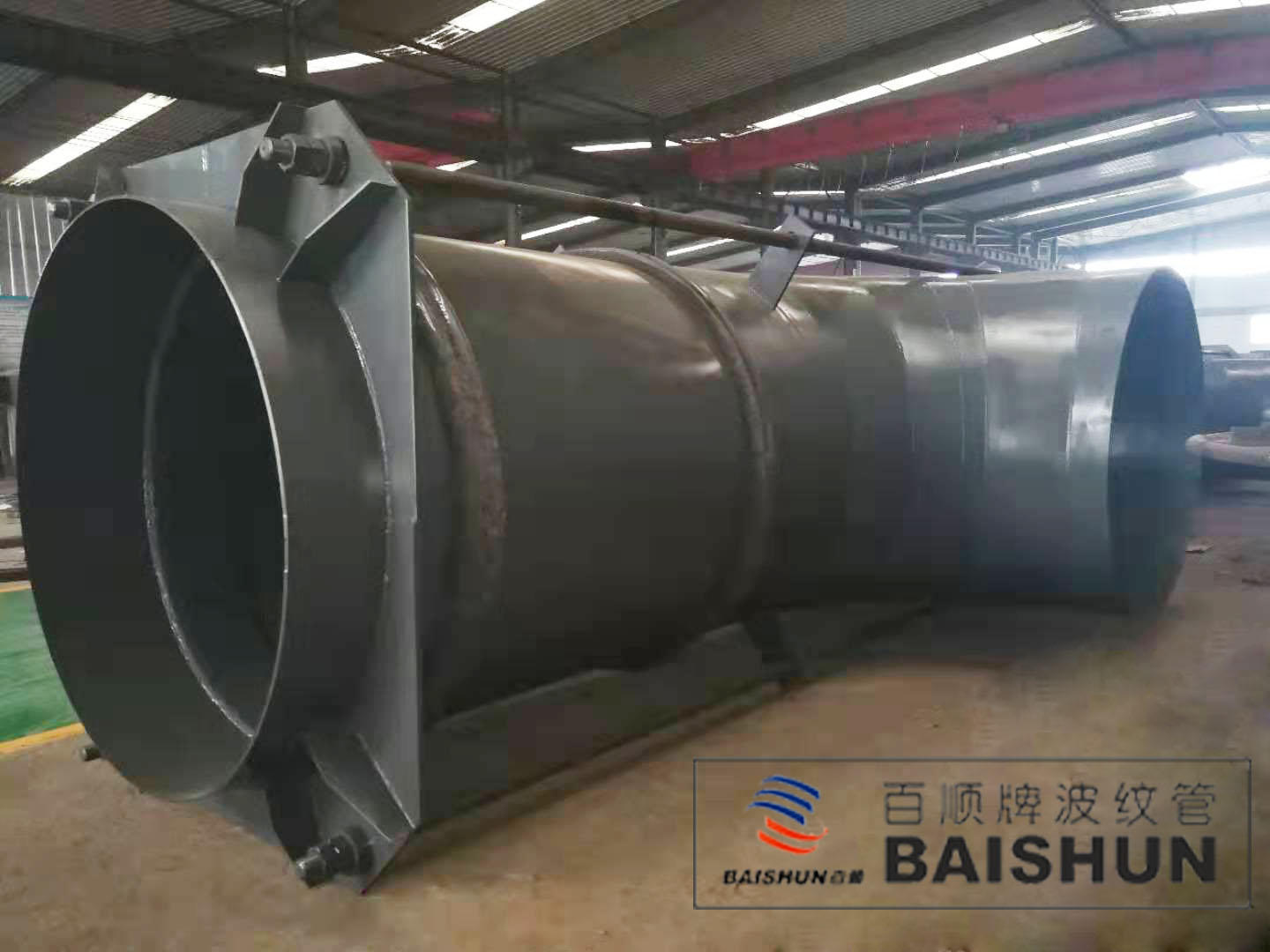

曲管压力平衡式补偿器(QYP)

曲管压力平衡式补偿器(QYP)

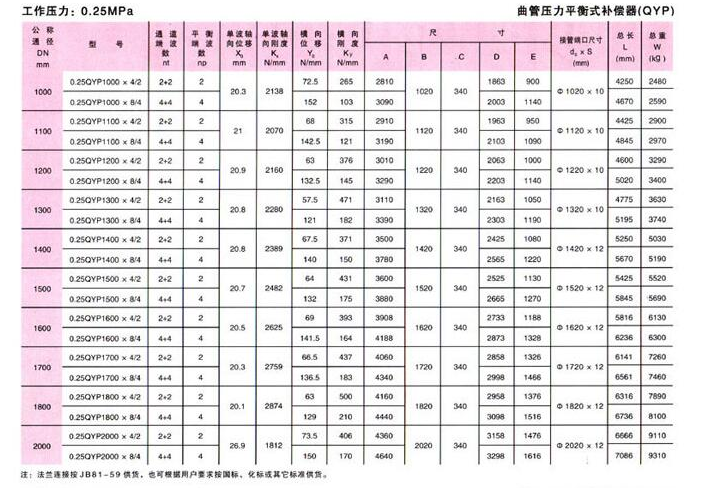

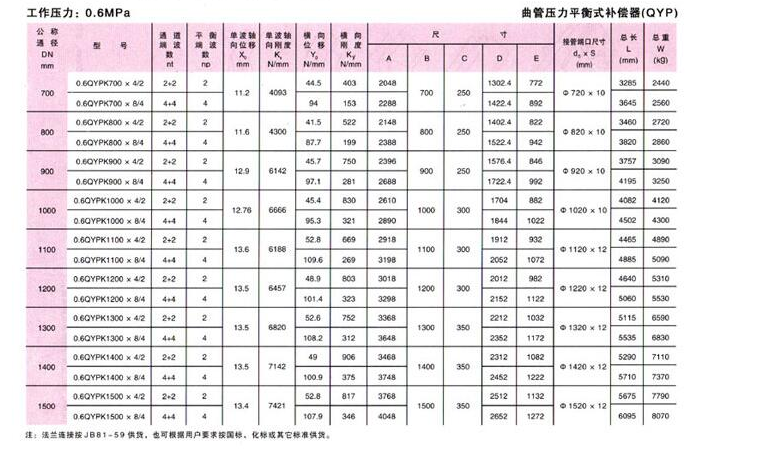

曲管压力平衡波纹补偿器参数表





关于曲管压力平衡式波纹补偿器:



曲管压力平衡波纹补偿器也称曲管压力平衡膨胀节、曲管压力平衡伸缩节,安装在管道的拐弯处或与设备连接的空间的管道上。



它能补偿轴向位移、横向位移、而不会对管道系统产生内压推力。



常用于泵、压缩机、汽轮机及其他对载荷敏感的管道系统。



且能吸振降噪,保证设备安全运行。



型号补偿量根据用户要求。




安装使用注意事项



1.此类膨胀节一般应用在架空的直线上,水平安装。   2.膨胀节安装完毕后,所有的小拉杆须拆除。   3.为减少膨胀节对支架的弹性反力,在安装前可对此类膨胀节进行预拉或预压(可通过调整其上的小拉杆实现)。   曲管压力平衡波纹补偿器性能:   1.曲管压力平衡波纹补偿器是按照GB/T12777—99和美国《EJMA》标准辅助计算机优化设计、制造而成,适用于石化、钢铁、电力、有色金属等部门,安装在管道的拐弯处或与设备相连的空间官道上。它能补偿轴向位移、横向位移,而不会对管道系统或其它设备产生内压推力。   2.曲管压力平衡波纹补偿器常用于泵、压缩机、汽轮机及其它对载荷敏感的管道系统。能迅速衰减由于启动、停车等引起系统压力波振动,消除水机,且能吸振降噪,保证设备安全运行。   3.0.2Mpa系列产品可用于介质温度≤150℃,全真空到0.2Mpa压力范围,如电厂的汽机排气管道等;0.6Mpa系列产品可用于介质温度达250℃、工作压力达0.6Mpa,如压缩机的排气管道或石油化工的工艺管道等。   4.大拉杆,是承受压力载荷的构件,吸收横向位移时相对于撑板要有一定量偏摆,使用时其上的紧固螺母要旋到位又要避免旋压过紧而影响活动。   5.表中所列产品装有内衬筒,介质从弯头流入(见产品示意图),若介质流向与示意图相反,即从通道端流入,弯头流出,则用户应在订货合同或协议中明文说明,以使产品制造时,将内衬筒掉头焊装。   6.产品中的小拉杆是安装、运输、调整时起作用,不可作为承力件,小拉杆在管道安装完毕后必须拆除,方可投入运行。  7.如果您所需的产品,其工作温度、工作压力、规格尺寸,弹性力、材料、连接尺寸等另有要求时,请与我公司联系,我公司将为您专门设计制造。




河北伟业波纹管制造有限公司位于河北省泊头市工业技术开发区。公司主营百顺品牌,公司分为两个生产厂区,是目前国内波纹补偿器(又称波纹管、补偿器、膨胀节、伸缩器、伸缩节)、非金属补偿器、钢制波纹管涵以及公路、涵洞、桥梁金属波纹涵管的大型制造企业。2000年,企业通过ISO9001质量体系认证;同期,百顺牌补偿器系列产品荣获“中国市场知名品牌”和“河北省著名商标”。本公司根据中华人民共和国GB/T12777研制生产的“百顺牌”波纹补偿器、金属软管及行业专用补偿器,应用微机进行技术设计,生产过程中采纳EJMA标准设计软件,设计先进,技术先进,产品具有经济、可靠和良好的性能。主要产品有轴向型、横向型、角向型及热风管线专用四大类多种规格补偿器。可制造工作压力0.1-6.0MPa、温度范围-200-1300℃、公称通径DN32-8000mm的各类补偿器,同时可跟据工作环境、条件及疲劳破坏次数为客户研制其它类型和用途的波纹补偿器。
